热管真空管太阳能热水器采用热管式真空管作为集热元件，在集热性能、抗冷热冲击、抗冻性能和运行维护方面要优于全玻璃真空管太阳能热水器，一直以来在市场上都属于高端太阳能产品，产销量较少，随着热管真空管产品的普及，已经逐渐被广大用户接受，市场需求也越来越大。
热管式真空管太阳能热水器主要有整体式和分体式两种形式，整体式热水器根据根据运行方式有落水式和承压式之分，分体式产品主要形式主要为阳台壁挂式热水器。

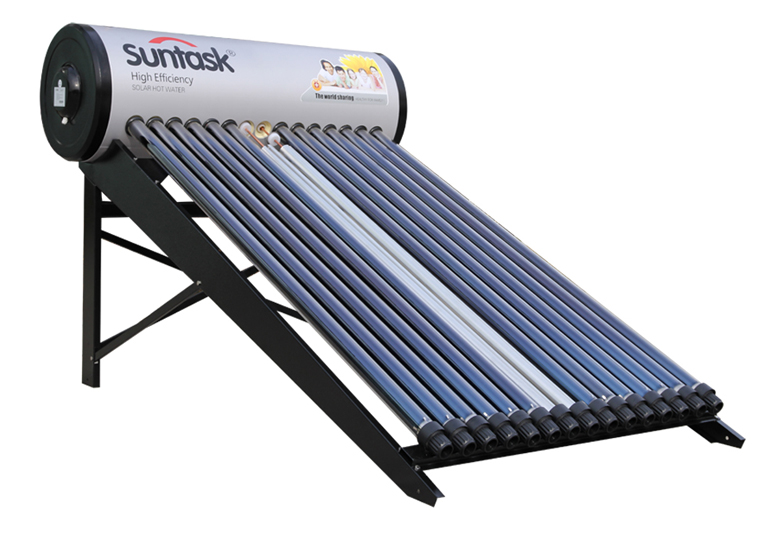

图1 热管式真空管太阳能热水器
1、落水式热管真空管太阳能热水器
落水式热管真空管热水器一般采用不锈钢水箱，水箱上安装紫铜换热套管与热管真空管进行换热加热水箱内热水，换热套管和水箱壁之间通过硅胶圈进行密封。如图2所示。

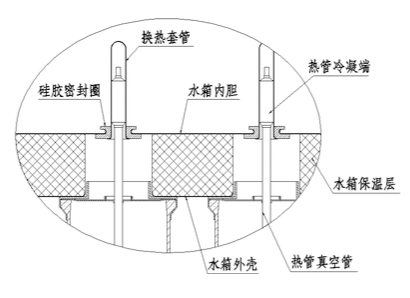

图2 落水式热管真空管热水器结构示意图
落水式热管真空管热水器虽然不能承压运行，但解决了普通全玻璃真空管热水器真空管破损后的跑水问题，一支或几支真空管损坏都不影响正常使用，真空管内不存水，增加了可利用热水量，并且减少了热损失，水质不好的地区，如果换热套管结垢，清理起来也很方便。
2、承压热管式真空管太阳能热水器 承压热管式真空管太阳能热水器采用闭式承压水箱，水箱材质一般为碳钢，水箱内壁进行搪瓷处理。图1所示为典型的承压水箱结构，紫铜换热套管开口端焊接带外螺纹的紧固接头，紧固在水箱内胆开孔处的固定环固上。承压式热管真空管热水器依靠自来水压力顶水运，无需手动上水，出水压力大，使用非常舒适方便。

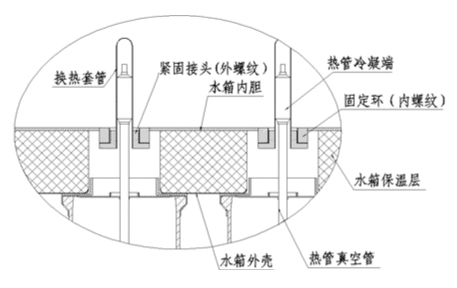

图3 承压式热管真空管太阳能热水器结构示意图
3、阳台壁挂式真空管热水器 （自然循环和微循环）

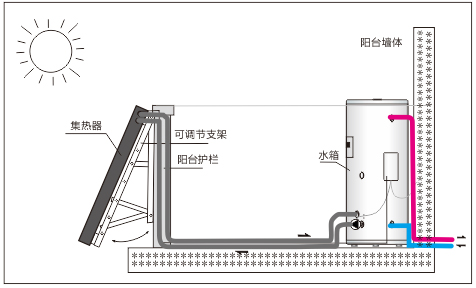

太阳能集热器挂在房间南面阳台下，水箱装在阳台或室内。当太阳光照射到集热器时，集热器开始吸收太阳光中的能量，加热集热器内的介质，被加热的介质通过温差自然循环或者强制循环到水箱中的介质换热器，然后与水箱中的水进行换热，达到加热水的目的。由于这种介质的吸热散热性能极佳，加上采用紫铜换热器，因而其集热效率非常高，能效比超过了其它类型的热水器，能保持在零下40度不冻。所以即使高寒地区，一年四季也可正常运行。
神太微循环和自然循环产品的安装上的区别

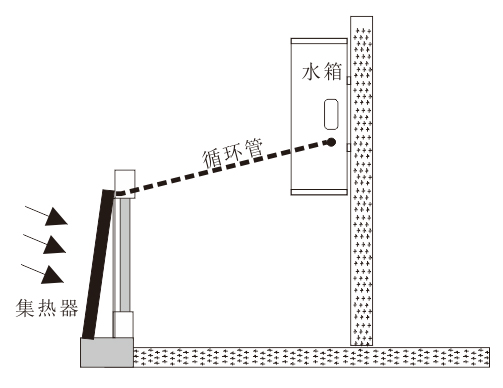

自然循环的产品，水箱安装必须高于集热器，且循环管必须直线向上安装，不易隐蔽，影响美观。
采用微循环设计水箱可以放置在任何角落，也可以隐蔽水箱和管路。

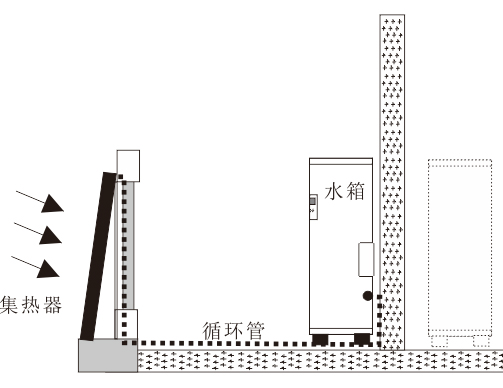

微循环安装示意图
平板集热器外形

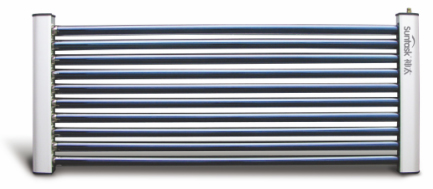

真空管集热器外形
