一、实训目的
1、知道太阳能热水器由哪些部件组成
2、了解每个部件的作用
3、学会安装太阳能热水器。
4、知道太阳能热水器有哪些常见故障。
5、懂得如何检修排除常见故障。

二、仪器设备
1、太阳能热水器一套（其中全玻璃太阳能真空集热管两支）
2、扳手两把

三、太阳能集热器原理

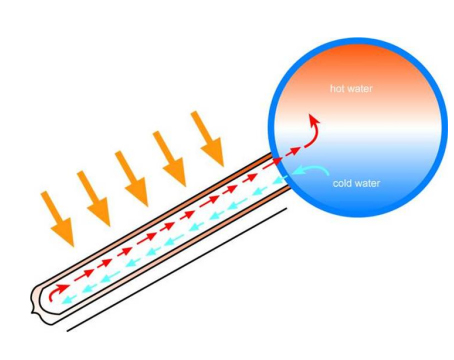

太阳能热水器把太阳光能转化为热能，将水从低温度加热到高温度，以满足人们在生活、生产中的热水使用。太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器，目前真空管式太阳能热水器为主，占据国内95%的市场份额。真空管式家用太阳能热水器是由集热管、储水箱及相关附件组成，把太阳能转换成热能主要依靠集热管。集热管利用热水上浮冷水下沉的原理，使水产生微循环而达到所需热水。真空管工作原理图：

四、太阳能热水器的重要部件
1、支架：
（1）底角
（2）桶托
（3）结构斜拉撑（起到结构上的进一步加固作用）

2、内置电加热装置（选择原则：是否合适储热器）

3、固定装置
（1）金属膨胀
（2）钢缆（选择多股镀锌钢缆，防锈能力相应的比普通钢缆好）
（3）锁扣

4、热水器组件：
（1）集热管
（2）黑色套筒(材料选用的是尼龙66，防腐、耐热、耐酸碱)
（3）水箱

5、控制系统：水温水位传感器

五、太阳能热水器的安装步骤

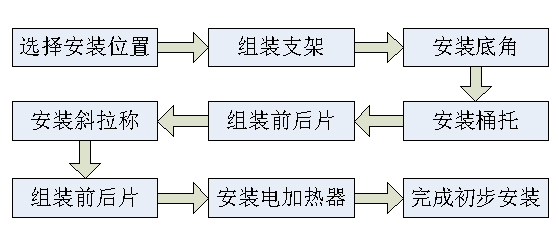

1、初步安装

备注：电加热器安装过程：打开电加热口的防尘保温盖，松动里面的螺栓，用起子撬开底堵，检查内置O型圈，将选定好的内置电加热装置置入、贴死，找准螺丝位置，安装螺栓，最后将保温套穿过电源线扣上

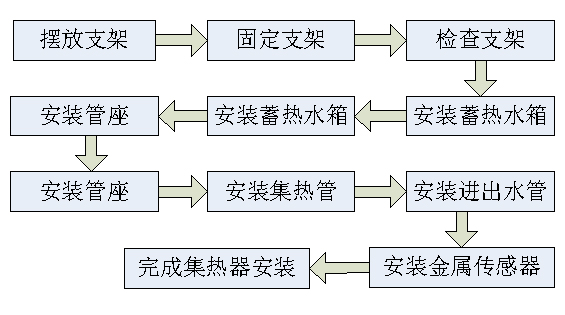

2、安装太阳能集热器

备注：
（1）固定支架：支架到位以后，要在固定物上固定，固定点可以选择的女儿墙上，用帐钩固定，然后用钢缆拉住支架，在建筑墙上打孔，安装金属膨胀钩，安装钢缆，用锁扣锁住钢缆的一端，然后挂在和墙体固定好的帐钩上，另一端同样用锁扣紧固，松紧要适度，不要求绷得很紧，有条件最好在四角就要进行拉挂，使支架整体有一个良好的定位，最后要检查支架是否水平
（2）集热管的安装：插管前，先检查保温层内内胆上套着的这个密封硅胶圈是否安装到位。检查真空管工艺尾角是否有破损，然后看内管上的涂层是否成透明状，还有就是检查管口有没有玻璃加工毛刺，圆度，封口也决定它和水箱的封密状态，如果没有上述状况，就把这个清水加一点肥皂粉，把外面这个黑胶圈（挡风和防尘）套入管口，然后再把这个肥皂溶液把管口这块尽量浸湿多一点，右手托住玻璃管尾端,玻璃管尽量贴住管座的位置，插入以后回退至这个管座。一般管子与管子的管中距离是75毫米。插管的时候，不能太吃力，旋转的时候可以有点旋转角度，但不宜过大。
（3）将太阳能集热器安装完成后，向储热水箱中蓄水。日照条件好的情况下，尽量不要上水，否则可能会出现集热管炸管现象。或者可以用黑布遮住太阳能集热管，防止炸管。

3、安装其他部分

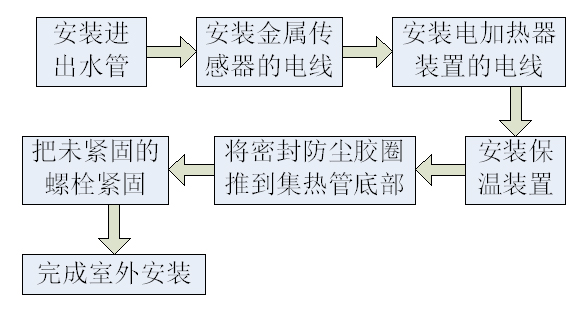

室外安装：

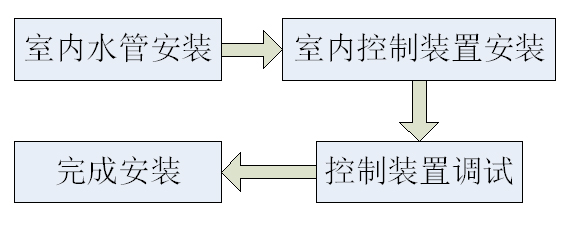

室内安装：

备注：
（1）进出水管安装：在进出水口处缠好生料带，然后用金属管件锁好这颗太阳能专用管。进出水管要求水箱的高度，一定要比入户高度有定的落差，
（2）传感器安装：将传感器的锁止装置，插入水箱上侧端的孔，松开锁紧装置，然后插入金属传感器，插到桶底，听到声音为止，然后再紧固，传感器械随水管一起接入室内。
（3）电加热电线安装：电加热装置有三根线，红色火线，双色线为地线，另一个为零线,连接口不再同一面上，同时每根线上要有热缩管，最后还要用绝缘胶带封过。管子外层用聚乙烯的橡塑进行保温。用铝箔纸把外漏电线包裹一下，防止电线老化。

六、安装中的注意事项
1、内置电加热装置：在安装过程中的固定螺栓部分要注意，不能一下到位，避免胶圈有的地方压的不实，防止漏水。
2、太阳热水器的安装：一定要选坐北朝南，要正南偏西5到10度，由于下午日照要强于上午，即热效率更高一下，户外管线尽量缩短，考虑周围环境，并做相应的调整，选择地点，用指南针确定正南方
3、支架固定安装：要注意，在屋顶不能破坏防水层，并且固定后能够使抗风能力能达到10级以上，固定点可以选择的女儿墙上。
4、钢缆的安装：钢缆选择多股镀锌钢缆，其防锈能力相应的比普通钢缆好。不要求绷得很紧，有条件最好在四角就要进行拉挂，使支架整体有一个良好的定位。
5、储热水箱的安装：它的螺栓应在调整不再漏水了，再一次性紧固。
6、安装管座：出厂时安装位置已经限定好了，主要的规范安装，不会有左右偏差。
7、插管注意问题：
（1）检查先检查保温层内内胆上套着的这个密封硅胶圈是否安装到位。然后检查真空管工艺尾角是否有破损，看内管上的涂层是否成透明状，如果透明了，呈透明状，证明里面的真空度已经丧失了，还有就是检查管口有没有玻璃加工毛刺，圆度，封口也决定它和水箱的封密状态
（2）安装注意点：右手托住玻璃管尾端目的是在工作的时候，不至于把工艺收口碰坏，还有一个就是便于插管用力
（3）玻璃管的位置选择尽量贴住管座：目的是胶圈和管子为了起到密封作用，要有一定的过盈量，所以要用一点力。插管的时候，不能太吃力，旋转的时候可以有点旋转角度，但不宜过大。
8、上水：日照条件好的情况下，尽量不要上水，否则可能炸管现象。

七、常见故障以及如何检修排除

1、太阳能热水器非常晴朗的天气为什么水的温度却不高？
故障原因：
1）、热水器的上方有树木、高楼等遮挡物。
2）、上水阀关不严，自来水（冷水）将水箱中热水顶出来。
3）、水里泥沙过多（如井水）沉积在真空管内影响集热和循环。
4）、当地空气污染严重，真空管表面有灰尘。
问题故障解决方法：
第一是去掉遮挡物或重新选择安装位置。
第二是更换上水阀。
第三是拆开热水器，用清洁剂、净水冲洗，这种情况属于个例。
第四擦洗一下真空管就可以了。
2、晨上水用了近一个小时，可是晚上用的时候，水量不大，发现水箱好像上不满水？
故障原因：自来水压力、水管是否漏、水箱本身漏水
问题故障解决方法：
第一是检查一下自来水压力是否充足。如果压力不够，可以增加一台微型水泵。
第二是看看上下水管是否漏水。存在漏水的话，更换管路、阀门或接头。
第三种情况可能就是水箱本身漏水，此时只有更换水箱或重新焊接水箱。
3、为什么太阳能热水器漏水？
故障原因：一是密封圈损坏或安装时水箱不正。
二是水箱内胆开焊。三是室内或室外某管件坏
问题故障解决方法：更换密封圈或重新安装，使水箱与真空管对正。可以请专业人员补焊或换新胆。。
4、有时在淋浴时水温忽冷忽热，洗起来不舒服？
故障原因：水箱压力大且不稳定。
问题故障解决方法：这时用户可以在房顶加一个副水箱，既能蓄冷水又能稳压、
兑冷水，或者用自动调温阀。
5、冬天热水下不来，冷水倒是很多？
故障原因：
1）是上下水管路在严冬冻结。
2）天气过冷。
3）没有保温。
问题故障解决方法：这时可由经销商对其管道进行保温，也可用电热防冻带（板）加热管道。
另外使用要有技巧：一是晚间用完热水放空水箱，次日清晨上水。
二是在最冷几天晚间打开热水阀缓缓滴出热水防冻。现在许多厂家在设计理念上，强调以冬季好用为标准，太阳能热水器冬天也越来越好用了。
6、太阳能热水器出水不热
故障原因：
第一是真空集热管和反光板表面沉积较多灰尘或有遮挡物；
第二是真空集热管漏气失掉真空度；热管失效
第三是天气不好，日光辐射能量不足，气温偏低
第四是水阀件关闭不严，处于缓慢上水或泄水状态。
问题故障解决方法：根据以上故障原因分别采取以下办法：擦去真空集热管及反光板表面的灰尘，移走遮挡物；更换真空集热管；更换热管；使用电辅助加热装置；拧紧阀门，使其不漏水或检查阀门质量，更换水阀件。
7、太阳能热水器不出水
故障原因：水箱内水已放空；管路接口松脱或堵塞；冬季上下水管冻结；真空集热管破损或硅胶圈脱落。
问题故障解决方法：补水；排除管路接口松脱或堵塞故障；改善管道保温，同时应装伴热带或防冻器；检查属实后更换真空管或硅胶圈。
8、太阳能热水器不上水
故障原因：外界停水或水压太低；上水管接口松脱或破损。
问题故障解决方法：等待水压正常时；检查维护管路。
9、太阳能热水器长时间上水箱溢流管不出水
故障原因：管路接口松脱或堵塞；真空集热管破损，漏水；硅胶圈脱落，漏水。
问题故障解决方法：检查维护管路；更换真空集热管；重装硅胶圈或更换硅胶圈。
10、太阳能热水器加水时自来水管内出热水
故障原因：自来水水压低。
问题故障解决方法：应停止补水等待水压正常后再使用。
11、太阳能热水器洗浴时水温忽冷忽热
故障原因：自来水水压波动。
问题故障解决方法：洗浴时少开另外的自来水阀门或用浴缸洗浴。
12、太阳能热水器出水温度太高，不能调温
故障原因：自来水水压太低
问题故障解决方法：等待水压正常后再洗浴；放热水到浴缸内加冷水调温后使用；放热水到浴缸内待水温降低后使用。
13、太阳能热水器或管路出现漏水
故障原因：真空集热管破裂；硅胶圈脱落或破裂；接头管件松脱。
问题故障解决方法：更换真空管；检查硅胶圈；重新连接或更换管接件
14、太阳能热水器水箱吸瘪变形，热水器不能正常使用
故障原因：水箱的排气管堵塞，水箱内空气与大气不联通。
问题故障解决方法：在安装热水器时彻底检查水箱及排气管中有无杂物；使用中排气管中不能落入灰尘、冰雪或结冰；更换新水箱。
15、太阳能热水器水温水位显示不正常
故障原因：传感器损坏或接线有错；水温水位冻住，传感器始终显示满水位；水垢将水位传感器探头包裹使之失灵
问题故障解决方法：重新接线或更换传感器、用电伴热带解冻后智能控制器显示就可恢复正常、 清除水垢或更换水位传感器
16、辅助加热器不加热
故障原因：误操作使过热保护器跳闸、定温继电器触电烧坏或损坏、电源线损坏、实际水温高于设定温度
问题故障解决方法：排除故障后将过热保护器手动按钮按下复位、更换温度继电器、 用万用表测一下电源线是否已烧坏，再给予排除、加一点冷水，降低水箱内的温度再启动电加热器
17、太阳能热水器水温显示不正常
故障原因：传感器损坏或接线有错、水温水位冻住，传感器始终显示满水位、水垢将水位传感器探头包裹使之失灵
问题故障解决方法：重新接线或更换传感器、用电伴热带解冻后智能控制器显示就可恢复正常、水垢将水位传感器探头包裹使之失灵 → 清除水垢或更换水位传感器
使用太阳能热水器时，特别是在冬天使用时应注意以下几点：
第一，入冬前应检查保温管是否保温良好，有无脱节、漏包、开裂现象，室外管道是否有存水弯。
第二，装有管道排空阀的，用完热水后应立即关闭排空阀打开热水嘴，排尽上下水管中的积水。
第三，即使在严冬，真空管内无水空晒超过１小时也绝不能补水，以防炸管。第四，严冬家中若无人居住，应排尽室外管道中水，并关闭自来水总阀，将混水阀手柄置于温水位呈开启状态。最后，应对上下水管道采取保温措施。如遇到其他问题，应与维修部门及时联系，找专门人员维修。
