摘要：本文主要介绍了空气散热器原理、结构及在太阳能集热系统过热情况下的选型计算，对于散热器的管路连接及控制思路进行的阐述，该产品能很好地解决太阳能系统的过热问题。
Abstract: This paper mainly introduces the principle, structure andair radiator in solar thermal system under the selection of overheatingcalculation for radiator pipe connection and control measures are elaborated,the product can solve the problem of overheating of the solar system.
关键词：太阳能集热系统 防过热 空气散热器 空冷器 冷却器
Keywords: solar collector system, anti overheating airradiator, air cooler, cooler
一、空气散热器运行原理：

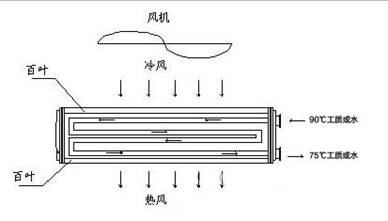

空气散热器运行原理
空气散热器
空气散热器又名空冷器、风冷器，是用空气进行冷却的热交换装置。小型空冷器由翅片管束，构架，风机三个基本部分组成。空冷器利用动力带动风机叶轮转动，产生的涡流不断将空气吸入，冷空气与换热翅片接触后传递热量，将管内的介质冷却，使介质达到出口设计的温度。
二、太阳能系统过热解决方式
太阳能集热系统在工作中，尤其是夏季，经常会出现产生大量热量无法消耗或储存的问题，致使太阳能系统产生过热现象，危害系统安全，造成系统运行不稳定等情况，解决方式之一就是利用空气散热器散热，将太阳能系统收集的热量散发到环境中去，保证系统安全。

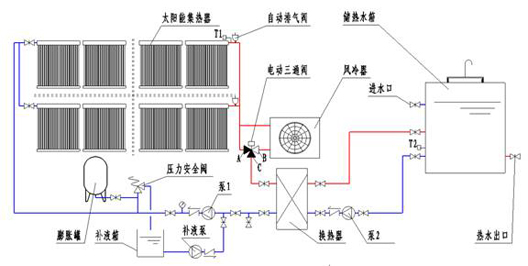

空冷器在太阳能系统中应用
空冷器在太阳能系统中的运行原理：①当温度T1＜95℃时，电动三通阀A口和C口相通，B口关闭，太阳能集热系统运行处于集热工作状态；②当温度T1≥95℃时，电动三通阀A口关闭，B口和C口相通，同事风冷器启动，太阳能集热系统系统运行处于散热降温工作状态，直至温度T1＜95℃，恢复①的运行工作状态。
三、太阳能系统过热量的计算
解决太阳能系统过热首先要保证散热器的功率要大于集热器的吸热功率，太阳能系统吸热功率在环境温度高、阳光资源好时最大，所以，散热器一般按夏季太阳能系统中午前后的工况来选型设计。

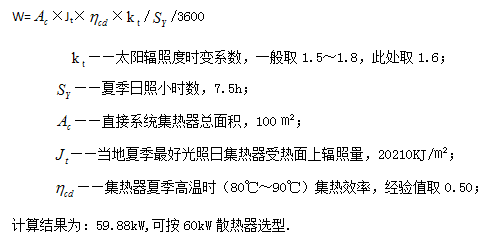

以济南夏季为例，100平米太阳能集热器，其吸热功率计算为：
四、散热器设计选型：

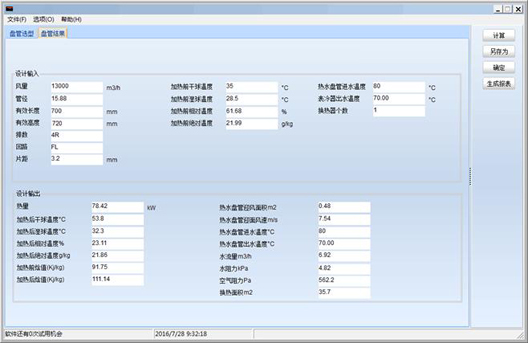

采用软件进行散热器的设计选

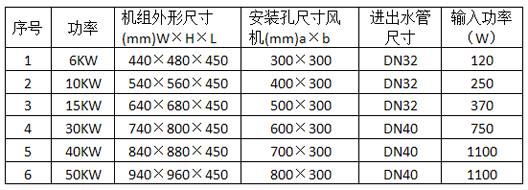

相关散热器功率及有关参数

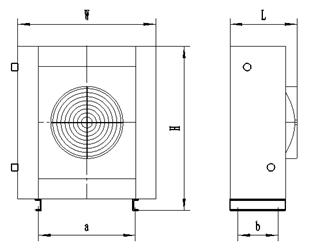

尺寸示意图

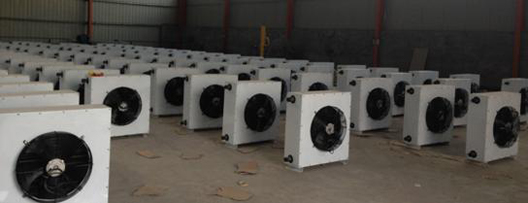

五、应用
