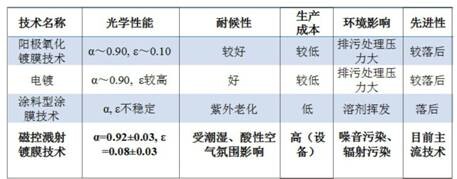

针对目前平板吸热膜比较单一、制造成本高、使用时间久焊接点易腐蚀等众多弊端，神太股份与中科院物理研究所合作，在吸热膜上获得重大研究突破。研发团体人员多次研究发现，尖晶石型陶瓷以其优异的化学和热稳定性，成为理想的太阳能选择性吸光材料。以金属盐溶胶，在金属基材（铝或铜）上进行辊涂、催化、烧结等特殊工艺制备出金属基尖晶石型陶瓷太阳能吸热膜（无有机粘结剂）。通过催化济和反应工艺条件的研究，使晶化温度控制在460℃以下，晶华时间缩短至10分钟以内，且陶瓷膜与金属基材牢固结合。该品具有更高的太阳光吸收率、耐高温和耐候性，最终开发出一套在金属卷材上连续制备宽幅陶瓷太阳能吸热膜的辊涂装备技术,经测试，陶瓷太阳能吸热膜吸收率可达95%以上，发射比小于5%。该技术与传统的磁控溅射镀膜技术相比，生产成本大幅度降低，且无“三废”排出，可谓节能环保，能有效提高企业生产能力和经济效益。该技术的问世，将会逐步淘汰现有镀膜工艺，必将引发行业关注，引领行业变革。日前，公司已成功以此项目申报了国家科技计划支撑项目，并顺利通过项目评审答辩获得好评。

半导体尖晶石陶瓷吸光颜料SEM形貌图



分享到：
